البطل الخفي: كيف تضمن وحدات التحكم الدقيقة الخاصة بـ Fanyu حركة روبوتية لا تشوبها شائبة.

عندما أشاهد روبوتًا يتحرك على الأرض، يمكن أن تبدو الحركة بسيطة. يستدير، ويبطئ، ويتجنب الكرسي، ويصل إلى هدفه دون الكثير من الضوضاء. ووراء هذا السلوك السلس، تقوم شريحة تحكم صغيرة باتخاذ العديد من القرارات في وقت واحد. قد لا تبدو الشريحة مثيرة للإعجاب من الخارج. يمكن أن يكون أصغر من العملة المعدنية، ومع ذلك فهو يساعد الروبوت على قراءة أجهزة الاستشعار، والتحكم في المحركات، وإدارة التوقيت، والاستجابة للتغيرات. وبدون هذه الطبقة من التحكم، حتى المحرك القوي يمكن أن ينتج حركة تبدو خشنة أو متأخرة أو يصعب التنبؤ بها. يعتمد الروبوت عادة على عدة أجزاء: - أجهزة استشعار تكتشف المسافة أو الضوء أو الضغط أو الحركة - محركات تدير العجلات أو المفاصل أو الأدوات - جهاز كمبيوتر رئيسي يتولى مهام أكبر - شريحة تحكم تدير الإجراءات السريعة والمتكررة تعمل شريحة التحكم بالقرب من المحركات وأجهزة الاستشعار. يتلقى تدفقات صغيرة من البيانات ويحولها إلى أوامر سريعة. إذا تحركت عجلة بسرعة كبيرة، يمكن للرقاقة أن تقلل من الطاقة. إذا اكتشف المستشعر وجود عائق، فيمكن أن يساعد الروبوت على إبطاء سرعته. إذا كان أحد المحركات يدور بشكل أسرع قليلاً من الآخر، فيمكن للرقاقة ضبط الخرج بحيث يحافظ الروبوت على مسار أكثر استقامة. كثيرًا ما أقارن هذه الشريحة بيدي السائق وقدميه. قد يختار نظام الملاحة المسار، لكن السائق لا يزال يتحكم في التوجيه والفرامل ودواسة الوقود. قد يخطط المعالج الرئيسي للروبوت للمهمة التالية، بينما تتعامل الشريحة الأصغر مع الحركات السريعة التي تجعل الخطة ممكنة. يظهر الفراغ الآلي هذا بوضوح. قد يقوم النظام الرئيسي بإنشاء خريطة للغرفة. يقوم نظام تحكم أصغر بإدارة سرعة العجلة ودوران الفرشاة وحركة الشحن والاستجابات القصيرة للأشياء القريبة من الماكينة. لا يحتاج الروبوت إلى إعادة بناء خريطته بالكامل في كل مرة تظهر فيها ساق الطاولة. إنها تحتاج فقط إلى استجابة محلية سريعة. يساعد هذا التقسيم على تقليل التأخير. يمكن للمعالج الكبير التركيز على مهام مثل: - رسم خرائط لمنطقة ما - التعرف على الأشياء - تخطيط الطريق - التواصل مع تطبيق التحكم. يمكن للرقاقة الأصغر التركيز على مهام مثل: - أجهزة استشعار عجلة القراءة - ضبط إخراج المحرك - التحقق من حالة البطارية - الحفاظ على استقرار الحركة - إيقاف المحرك عند ظهور خطأ. هذا الإعداد شائع في الروبوتات المحمولة، وآلات المستودعات، وكاميرات ذات محورين، والأذرع الآلية، وأجهزة التوصيل الصغيرة. يتغير التصميم الدقيق للرقاقة من منتج إلى آخر، إلا أن الحاجة تظل متشابهة: تحكم سريع مع توقيت ثابت. التوقيت مهم أكثر مما يتوقع الكثير من الناس. قد يؤدي وصول أمر المحرك متأخرًا قليلًا إلى تحرك ذراع الروبوت إلى ما بعد موضعه المقصود. يمكن للعجلة التي تستقبل طاقة غير متساوية أن تجعل الروبوت المتنقل ينجرف. يمكن أن يؤدي التأخير في إشارة الأمان إلى زيادة المسافة اللازمة للتوقف. تساعد الشريحة من خلال تشغيل مهام التحكم بمعدل منتظم. يمكنه التحقق من قراءات المستشعر عدة مرات خلال فترة قصيرة، ومقارنة القراءات بحركة الهدف، وتحديث أمر المحرك. تتكرر هذه العملية أثناء عمل الروبوت. أستطيع أن أرى التأثير عندما يغير الروبوت اتجاهه. الحركة السلسة لا تأتي من أمر واحد كبير. انها تأتي من العديد من التصحيحات الصغيرة. قد تقوم الشريحة بضبط السرعة والزاوية والقوة عدة مرات أثناء دوران الروبوت. استخدام الطاقة هو جزء آخر من التصميم. يمكن لشريحة صغيرة أن تساعد الروبوت على تجنب إرسال طاقة أكبر إلى المحرك مما تتطلبه المهمة. قد يحتاج الدوران اللطيف إلى طاقة أقل من الدوران السريع. قد يستخدم الروبوت الذي يحمل حمولة خفيفة إعدادات محرك مختلفة عن تلك التي تحمل حمولة ثقيلة. هذا لا يعني أن الشريحة تحل كل مشكلة للروبوت. يؤثر التصميم الميكانيكي والبرمجيات وجودة البطارية ووضع المستشعر واختيار المحرك على الأداء. لا تستطيع شريحة التحكم إصلاح عجلة مفكوكة أو جهاز استشعار في وضع سيء. يمكنه العمل فقط مع المعلومات والأجهزة التي يتلقاها. عندما أقوم بتقييم نظام الروبوت، فإنني أنظر إلى بعض الأسئلة العملية: 1. هل تستقبل الشريحة بيانات المستشعر بسرعة كافية؟ 2. هل يمكنه التحكم في كل محرك بتوقيت ثابت؟ 3. هل يتفاعل بشكل صحيح عندما يعطي المستشعر قراءة غير عادية؟ 4. هل يمكنه حماية المحرك والبطارية أثناء حدوث خطأ؟ 5. هل يمكن للبرنامج تحديث قواعد التحكم دون تغيير النظام بأكمله؟ تكشف هذه الأسئلة لماذا تستحق شريحة صغيرة الاهتمام. قد يجذب الكمبيوتر الأكبر حجمًا مزيدًا من الاهتمام لأنه يقوم بتشغيل الخرائط أو الصور أو الأوامر الصوتية. تظل شريحة التحكم الصغيرة أقرب إلى العمل الجسدي. فهو يساعد على تحويل التعليمات الرقمية إلى حركة يمكن للناس الوثوق بها. في المرة القادمة التي أرى فيها روبوتًا ينزلق عبر الغرفة، لا أنظر فقط إلى كاميرته أو غلافه الخارجي. أفكر أيضًا في وحدة التحكم الصغيرة التي تعمل تحت السطح. وظيفتها هادئة ومتكررة: القراءة، والضبط، والتحقق، والرد. هذه الدورة الثابتة هي ما يساعد الروبوت على التحرك بالتحكم بدلاً من مجرد التحرك بالقوة.

عندما أعمل مع نظام آلي، لا أحكم عليه من خلال السرعة وحدها. ألقي نظرة على مدى سهولة قيام الأشخاص بإعداده وتعليمه مهمة وضبط حركته ومواصلة الإنتاج عندما تتغير الظروف. وهذا هو المكان الذي يستطيع فيه فانيو أن يحدث فرقًا عمليًا. تواجه العديد من المصانع نفس المشكلة: قد يكون لدى الروبوت أجهزة قوية، ومع ذلك فإن تشغيله اليومي لا يزال صعبًا. يقضي المشغلون وقتًا في تصحيح المواقف. يقوم المهندسون بضبط المسارات عن طريق التجربة والخطأ. يمكن أن تؤثر التغييرات الصغيرة في حجم المنتج أو موضع التركيب على العملية برمتها. يركز Fanyu على جعل الحركة الروبوتية أسهل في الفهم والإدارة. أستطيع أن أرى هذه القيمة في عدة أجزاء من العمل. 1. إعداد حركة واضح يحتاج الذراع الآلي إلى نقاط دقيقة ومسارات ثابتة وإعدادات سرعة مناسبة. عندما يكون من الصعب إدارة هذه التفاصيل، حتى مهمة الاختيار والمكان البسيطة يمكن أن تستغرق وقتًا أطول من المتوقع. تساعد عملية الإعداد الواضحة المشغلين على تحديد كل حركة بأقل قدر من الارتباك. يمكنهم التحقق من نقطة البداية، ونقطة العمل، ومسار العودة، وموضع التوقف قبل أن يدخل الروبوت في التشغيل العادي. يعد هذا الأسلوب مفيدًا لمهام مثل: - انتقاء الأجزاء من الدرج - نقل العناصر بين محطات العمل - آلات التحميل والتفريغ - وضع المكونات على الناقل - التعامل مع حركات التغليف المتكررة لا يزال الروبوت بحاجة إلى الاختبار المناسب. والفرق هو أن الشخص الذي يقوم بإعداده يمكنه فهم ما يفعله الروبوت في كل مرحلة. 2. تعديل أكثر سلاسة أثناء الإنتاج نادرًا ما يظل الإنتاج كما هو تمامًا. قد يتحول جزء قليلا. يمكن استبدال لاعبا اساسيا. قد تتغير مسافة العمل بعد تحديث الخط. أفضّل الحل الآلي الذي يسمح بهذه التعديلات دون إجبار الفريق على إعادة بناء البرنامج بأكمله. يجب أن يكون من السهل فحص التغييرات الصغيرة في الموضع وتسجيلها واختبارها. على سبيل المثال، تخيل ورشة عمل يقوم فيها الروبوت بنقل الأجزاء المعدنية من وحدة التغذية إلى آلة المعالجة. إذا تغير موضع وحدة التغذية ببضعة ملليمترات، فسيحتاج المشغل إلى طريقة بسيطة لتحديث نقطة الالتقاط وتأكيد النتيجة. يمكن أن تؤدي عملية التعديل الواضحة إلى تقليل التوقفات غير الضرورية ومساعدة الفريق في العثور على سبب خطأ الحركة. 3. الحركة التي تتوافق مع المهمة الحركة السريعة ليست دائمًا حركة أفضل. قد يحتاج الروبوت الذي يتعامل مع عنصر حساس إلى نهج أبطأ. قد يحتاج الروبوت الذي يعمل بحمل ثقيل إلى تسريع متحكم فيه. يحتاج الروبوت الذي يضع الأجزاء في تركيبات ضيقة إلى وضع ثابت. تدعم شركة Fanyu فكرة أن الحركة يجب أن تتوافق مع ظروف العمل. ألقي نظرة على عدة نقاط عند التحقق من مهمة روبوتية: - هل المسار خالي من المعدات القريبة؟ - هل يتباطأ الروبوت بالقرب من نقطة العمل؟ - هل يمكن للأداة النهائية تثبيت الجزء بشكل آمن؟ - هل تبقى الحركة ثابتة عبر الدورات المتكررة؟ - هل يستطيع المشغل إجراء تعديل آمن عند الحاجة؟ تربط هذه الأسئلة الروبوت بسير العمل الحقيقي، وليس فقط بورقة المواصفات الفنية. 4. تواصل أسهل بين الفرق غالبًا ما يشتمل المشروع الآلي على المشغلين والمهندسين وموظفي الصيانة ومديري الإنتاج. كل شخص ينظر إلى النظام من زاوية مختلفة. يهتم المشغلون بالاستخدام اليومي. يهتم المهندسون بالتحكم في الحركة والتكامل. يهتم موظفو الصيانة بالوصول والفحص والتحقق من الأخطاء. يجب أن يوفر النظام الآلي العملي لكل مجموعة معلومات يمكنها فهمها. عندما تظهر مشكلة في الحركة، يحتاج الفريق إلى معرفة المكان الذي يجب أن يبحث فيه. هل تتعلق المشكلة بالبرنامج، أو التركيب، أو المستشعر، أو المقبض، أو موضع المنتج؟ يمكن لسجلات النظام الواضحة وخطوات التشغيل البسيطة أن تساعد الفريق على مناقشة نفس المشكلة مع تقليل حالات سوء الفهم. 5. طريق أكثر راحة للأتمتة لا أرى أن الأتمتة بديل لكل مهمة يدوية. أرى أنها وسيلة لنقل العمل المتكرر أو المتعب أو المتكرر إلى عملية أكثر تحكمًا. قد يبدأ مصنع صغير بتطبيق روبوتي واحد، مثل العناية بالآلات أو نقل الأجزاء. يمكن للفريق ملاحظة النتائج، وجمع ردود الفعل التشغيلية، وتحديد ما إذا كانت مهمة أخرى مناسبة للتشغيل الآلي. يمنح هذا النهج التدريجي الأشخاص الوقت لتعلم النظام بدلاً من تغيير الخط بأكمله مرة واحدة. تأتي قيمة Fanyu من هذا التركيز على الحركة الآلية القابلة للاستخدام. لا ينبغي للروبوت أن يتحرك فقط وفقًا لبرنامج ما. ويجب أن يكون مفهومًا أيضًا للأشخاص الذين يقومون بتشغيله وتعديله وصيانته. عندما يكون الإعداد واضحًا، وتكون التعديلات قابلة للإدارة، وتتوافق الحركة مع المهمة، فإن العمل الآلي يبدو أقل شبهاً بمشروع تقني صعب وأكثر شبهاً بعملية يمكن للفريق التحكم فيها.

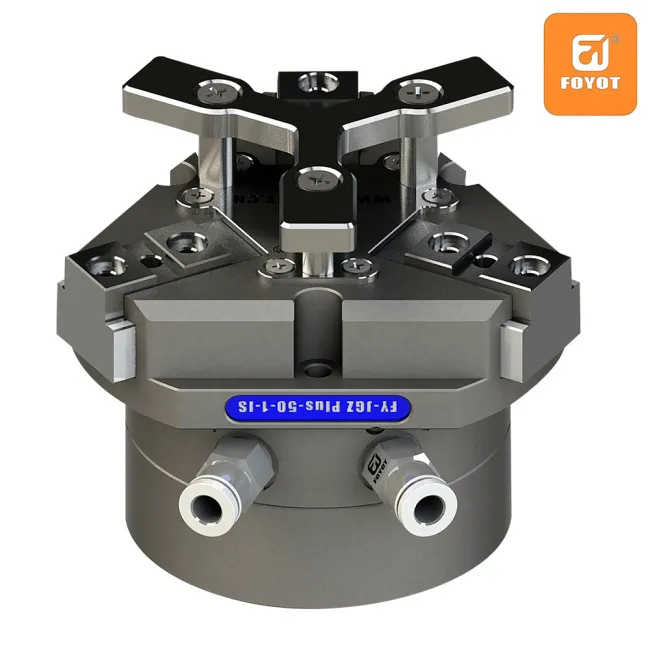

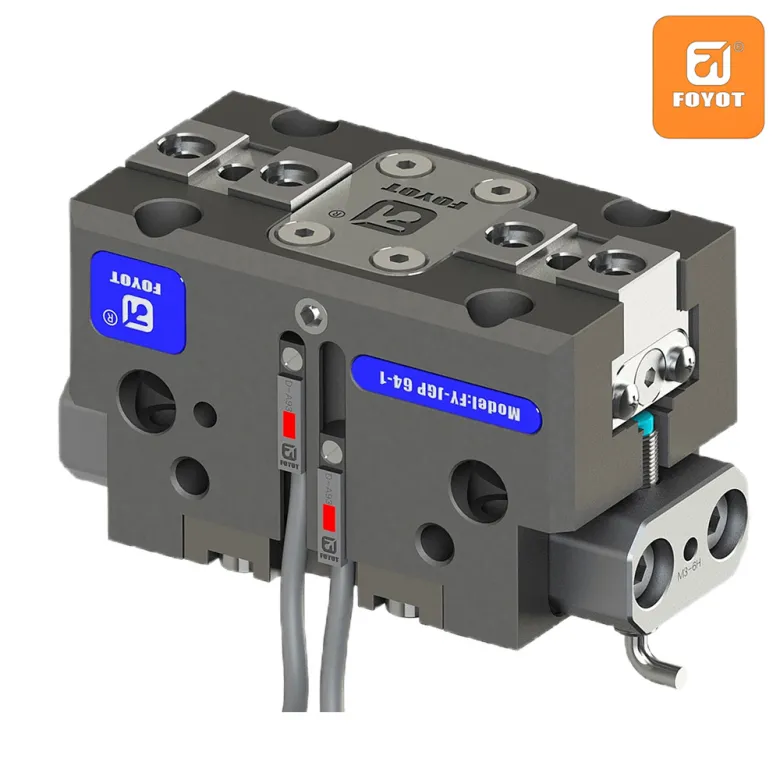

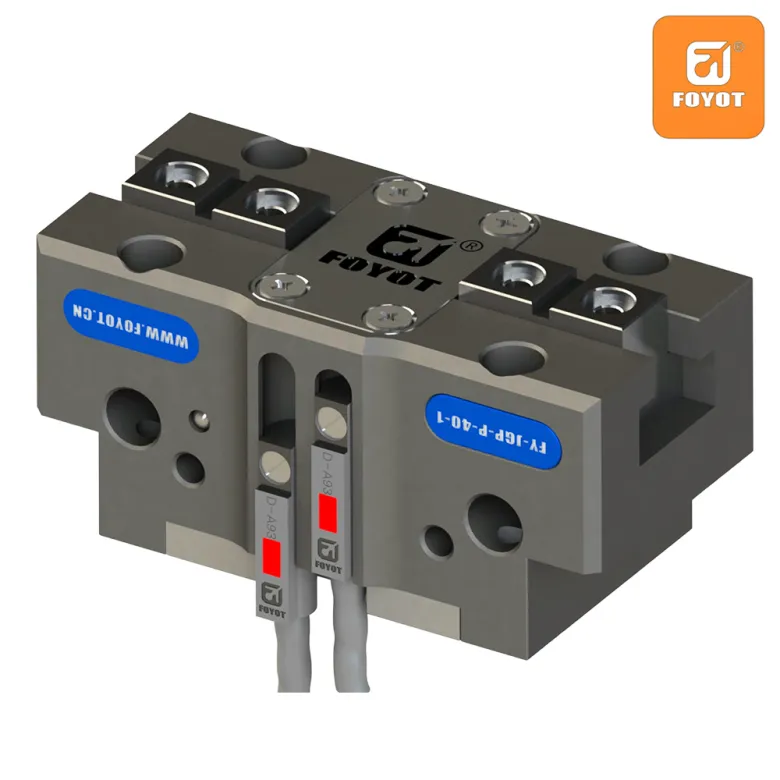

لا يحتاج النظام الآلي إلى وحدة تحكم كبيرة لتحقيق حركة ثابتة ودقيقة. ما يهم أكثر هو كيفية قراءة وحدة التحكم لبيانات المستشعر ومعالجة أوامر الحركة والاستجابة للتغييرات. كثيرًا ما أرى الفرق تركز على حجم المحرك بينما تتجاهل وحدة التحكم. لا يزال بإمكان المحرك القوي إنتاج حركة خشنة أو أخطاء في الموضع أو استجابات متأخرة عندما تفتقر وحدة التحكم إلى نظام التغذية المرتدة الصحيح. يمكن لوحدة التحكم المدمجة، عند مطابقتها مع الأجهزة والبرامج المناسبة، أن تدعم الحركة الدقيقة في إعداد أصغر وأسهل في الإدارة. لا يتمثل التحدي الرئيسي في مجرد تحريك الذراع الآلية من النقطة أ إلى النقطة ب. يجب على النظام تكرار هذه الحركة أثناء التعامل مع تغيرات الحمل والاهتزاز والاحتكاك وضوضاء المستشعر. يمكن لوحدة تحكم صغيرة دعم هذه العملية من خلال العديد من الوظائف الرئيسية. ** ردود فعل دقيقة للمستشعر ** تتلقى وحدة التحكم البيانات من أجهزة التشفير أو مفاتيح الحد أو أجهزة استشعار القوة أو أجهزة الرؤية. توضح هذه البيانات الموقع الحالي للروبوت وحالة حركته. عندما يختلف موضع الهدف عن الموضع الفعلي، تقوم وحدة التحكم بضبط أمر المحرك. تساعد عملية الحلقة المغلقة هذه الروبوت على تقليل أخطاء تحديد الموقع أثناء المهام المتكررة. على سبيل المثال، يمكن لوحدة تحكم مدمجة متصلة بجهاز تشفير اكتشاف توقف القابض على بعد بضعة ملليمترات من هدفه. ويمكن للنظام بعد ذلك تصحيح الموضع بدلاً من قبول الخطأ. قد يعمل التحكم في الحلقة المفتوحة من أجل حركة بسيطة، ولكنه يعطي النظام معلومات أقل. بالنسبة لتطبيقات مثل التجميع أو الفحص أو التوزيع، عادةً ما توفر التعليقات تحكمًا أفضل. استجابة سريعة للحركة الدقة تعتمد على التوقيت. إذا كان رد فعل وحدة التحكم بطيئًا جدًا، فقد يتجاوز الروبوت الهدف أو يتحرك بشكل غير متساوٍ. يجب أن تقوم وحدة التحكم المناسبة بمعالجة إشارات المستشعر وإرسال أوامر المحرك بتوقيت ثابت. وتعتمد السرعة المطلوبة على هيكل الروبوت ونوع المحرك وشبكة الاتصالات ودورة المهمة. لا تحتاج وحدة التحكم الصغيرة إلى التعامل مع كل عملية في المصنع. يمكنه التركيز على التحكم في الحركة بينما يقوم نظام آخر بإدارة بيانات الإنتاج أو واجهات المستخدم أو برامج المستودعات. يمكن لهذا التقسيم تقليل حمل المعالجة على كل جهاز. في مهمة الانتقاء والمكان، قد تتعامل وحدة التحكم مع: - تحديثات الموضع - سرعة المحرك - التسارع والتباطؤ - توقيت القابض - اكتشاف الحدود - استجابات الأخطاء يمكن للروبوت بعد ذلك اتباع ملف تعريف حركة مستقر بدلاً من البدء والتوقف فجأة. تسارع وتباطؤ سلس تظهر العديد من أخطاء تحديد المواقع أثناء تغيير السرعة. يمكن أن يؤدي التسارع المفاجئ إلى حدوث اهتزاز، في حين أن الكبح المفاجئ قد يتسبب في تحرك الذراع أو الأداة إلى ما بعد الهدف. أفضل تعيين ملفات تعريف الحركة التي تتناسب مع وزن الروبوت وبنيته الميكانيكية. قد تسمح الحمولة الصغيرة بحركة أسرع. قد تحتاج الأداة الأثقل إلى منحدر أبطأ. على سبيل المثال، لا ينبغي أن تتوقف الكاميرا الآلية المستخدمة للفحص برعشة حادة. حتى عندما يصل الذراع إلى الموقع الصحيح، يمكن أن يؤثر الاهتزاز على الصورة. يمنح ملف تعريف الحركة الذي يتم التحكم فيه الكاميرا مزيدًا من الوقت للاستقرار قبل التقاط الصورة. يمكن لوحدة التحكم إدارة: - السرعة القصوى - معدل التسارع - معدل التباطؤ - حدود الاهتزاز - الوقت المكوث قبل الفحص غالبًا ما تكون هذه الإعدادات أكثر فائدة من مجرد زيادة قوة المحرك. الاتصالات المستقرة قد يشتمل الروبوت على عدة أجهزة، مثل محركات الأقراص المؤازرة وأجهزة التشفير وأجهزة الاستشعار ووحدات الأمان والواجهات البينية بين الإنسان والآلة. يجب على وحدة التحكم تبادل البيانات مع هذه المكونات دون خلق فجوات أو تأخير. تعتمد طريقة الاتصال الصحيحة على النظام. تستخدم بعض الأجهزة شبكة إيثرنت صناعية، بينما يستخدم البعض الآخر الاتصال التسلسلي أو شبكة ناقل المجال. يجب أن يتوافق التصميم مع السرعة المطلوبة وطول الكابل وعدد الأجهزة وخطة الصيانة. يمكن أن تكون وحدة التحكم المدمجة فعالة عندما يظل تخطيط الاتصال واضحًا. أوصي بإبقاء إشارات الحركة منفصلة عن البيانات غير المهمة عندما يكون ذلك ممكنًا. لا تحتاج تقارير الإنتاج إلى مقاطعة أمر المحرك الحساس للوقت. كما تساعد عناوين الأجهزة الواضحة وملصقات الكابلات البسيطة الفنيين على تحديد الأخطاء. تفاصيل صغيرة مثل هذه يمكن أن تقلل من وقت الصيانة. المعايرة قبل الإنتاج حتى وحدة التحكم المصممة جيدًا لا يمكنها تصحيح الإعداد الميكانيكي السيئ. يجب أن تكون المعايرة جزءًا من عملية التثبيت. عادةً ما أتحقق مما يلي: 1. موضع المنزل لكل محور 2. اتجاه التشفير 3. حدود السفر 4. دوران المحرك 5. نقطة مركز الأداة 6. إزاحة المستشعر 7. تكرار الموضع 8. استجابة التوقف في حالات الطوارئ قد تظهر الذراع الآلية دقيقة أثناء اختبار قصير بينما تظهر أخطاء أكبر عبر نطاق عملها الكامل. اختبار عدة مواقع يعطي رؤية أفضل للأداء الفعلي. بالنسبة لروبوت التوزيع، سأختبر النقاط القريبة من بداية منطقة العمل ومنتصفها ونهايتها. سأقوم أيضًا باختبار النظام بعد أن تصل الأداة إلى درجة حرارة التشغيل العادية، نظرًا لأن الحرارة يمكن أن تؤثر على الأجزاء الميكانيكية وقراءات المستشعر. البرمجة البسيطة تساعد على التحكم على المدى الطويل غالبًا ما تعمل وحدات التحكم الصغيرة بشكل أفضل مع البرامج الواضحة والمركزة. يجب أن يُظهر روتين الحركة ما يفعله الروبوت وما هي الشروط التي يجب استيفاؤها قبل الخطوة التالية. قد يبدو التسلسل الأساسي كما يلي: - الانتقال إلى الموضع الأصلي - التحقق من أن مستشعر قطعة العمل نشط - الانتقال إلى نقطة التحميل - إغلاق القابض - تأكيد إشارة القبضة - الانتقال إلى نقطة الموضع - فتح القابض - العودة إلى الوضع الآمن يمكن أن تتضمن كل خطوة مهلة واستجابة للخطأ. إذا لم يؤكد القابض الجزء، فيجب على الروبوت التوقف مؤقتًا وإرسال رسالة واضحة بدلاً من الاستمرار خلال الدورة. هذا النوع من المنطق يجعل اختبار النظام أسهل ويسهل على فني آخر فهمه. الحجم الصغير يمكن أن يدعم التصميم العملي للآلة قد يتم وضع وحدة التحكم المدمجة داخل خزانة كهربائية أصغر. يمكن أن يساعد ذلك صانعي الآلات على تقليل مساحة اللوحة وتبسيط الأسلاك. كما يمكن للوحدة الأصغر حجمًا أن تسهل وضع أجهزة التحكم بالقرب من الروبوت. قد يتم تقليل مسافة الكابل بين وحدة التحكم ومحرك الأقراص وأجهزة الاستشعار، اعتمادًا على تخطيط الجهاز. لا ينبغي أن يكون توفير المساحة هو نقطة الاختيار الوحيدة. لا تزال وحدة التحكم بحاجة إلى سعة إدخال وإخراج مناسبة، وأداء المعالجة، ومنافذ الاتصال، ونطاق درجة حرارة التشغيل، ووظائف السلامة. أتحقق من النظام بالكامل بدلاً من الحكم على وحدة التحكم من خلال أبعادها. مثال عملي خذ بعين الاعتبار روبوتًا صغيرًا سداسي المحاور يستخدم لوضع الأغطية البلاستيكية على الأجزاء المجمعة. يحتاج الروبوت إلى اختيار كل غطاء وضبط زاويته والضغط عليه في موضعه. تشمل المخاطر الرئيسية ما يلي: - تغييرات صغيرة في موضع الجزء - اختلال محاذاة المقبض - الاهتزاز بعد الحركة - قوة الضغط المفرطة - إشارة مستشعر مفقودة يمكن لوحدة التحكم المدمجة تلقي بيانات الموقع من أجهزة التشفير، وتأكيد الجزء باستخدام مستشعر، والتحكم في المقبض، وضبط تسلسل الحركة. يمكن لمستشعر القوة أن يساعد الروبوت على التوقف عندما تصل قوة الضغط إلى النطاق المحدد. النتيجة لا تعتمد على حجم وحدة التحكم وحدها. تؤثر المحاذاة الميكانيكية ووضع المستشعر وإعدادات البرامج والفحوصات المنتظمة على النتيجة. كيف أختار وحدة التحكم أبدأ بالمهمة بدلاً من تسمية المنتج. وأنا أسأل: - كم عدد المحاور التي تحتاج إلى سيطرة؟ - ما هي دقة الموضع التي تتطلبها المهمة؟ - ما هي السرعة التي يجب أن يكمل بها الروبوت الدورة؟ - ما هي أجهزة الاستشعار ومحركات الأقراص المتوفرة بالفعل؟ - هل تحتاج الآلة إلى الرؤية أم إلى قوة التغذية الراجعة؟ - كيف سيقوم الفنيون بتشخيص الأعطال؟ - ما هي وظائف السلامة التي يجب تضمينها؟ - هل يمكن لوحدة التحكم التعامل مع التغييرات المستقبلية؟ قد تؤدي وحدة التحكم التي تحتوي على العديد من الميزات غير المستخدمة إلى زيادة التكلفة وتجعل البرمجة أكثر صعوبة. قد تؤدي وحدة التحكم التي تحتوي على عدد قليل جدًا من المنافذ إلى إعادة التصميم لاحقًا. والاختيار الصحيح يقع بين الاحتياجات الحالية والتوسع المعقول. يمكن لوحدات التحكم الصغيرة أن تدعم الحركة الآلية الدقيقة عندما يتم تخطيط النظام الكامل بعناية. ردود فعل المستشعر، والتوقيت المستقر، وملفات تعريف الحركة التي يتم التحكم فيها، والبرمجة الواضحة، والمعايرة المناسبة لها أهمية أكبر من حجم العلبة. عندما أقوم بمراجعة تصميم الروبوت، فإنني أبحث عن التوازن. يجب أن تتوافق وحدة التحكم مع المحركات وأجهزة الاستشعار والبرامج وشبكة الاتصالات وإعدادات الأمان. يساعد هذا الأسلوب الروبوت على التحرك بشكل أفضل مع الحفاظ على سهولة صيانة الماكينة.

حركة الروبوت السلسة لا تأتي من المحرك وحده. يمكن للمحرك أن يدور بسرعة، إلا أن الروبوت قد يظل يهتز أو ينحرف أو يتجاوز السرعة أو يتوقف في الموضع الخاطئ. يقع المتحكم الدقيق بين بيانات المستشعر ومحرك المحرك، ويحول الإشارات الكهربائية الصغيرة إلى حركة يمكن التحكم فيها. عندما أقوم ببناء روبوت، فإنني أتعامل مع وحدة التحكم الدقيقة كمدير للحركة. يقرأ جهاز التشفير، ويتحقق من موضع الهدف، ويضبط خرج المحرك، ويكرر هذه العملية عدة مرات في الثانية. تساعد حلقة التحكم هذه الروبوت على التحرك بسرعة واتجاه وتوازن أفضل. ** لماذا يهم المتحكم الدقيق ** يستجيب المحرك للجهد والتيار. ولا يعرف ما إذا كان الروبوت يتحرك بشكل مستقيم، أو يحمل حمولة ثقيلة، أو يقترب من منعطف ضيق. يعالج المتحكم الدقيق تلك المعلومات المفقودة. يتضمن نظام الحركة النموذجي ما يلي: - لوحة متحكم دقيق - واحد أو أكثر من محركات التيار المستمر أو محركات مؤازرة - مشغل المحرك - أجهزة التشفير أو أجهزة استشعار الموضع الأخرى - منظم البطارية والجهد - برنامج التحكم لا يقوم جهاز التحكم الدقيق بتشغيل المحرك مباشرة. يقوم محرك المحرك بتوفير التيار الأعلى الذي يحتاجه المحرك، بينما يرسل المتحكم الدقيق إشارات التحكم مثل PWM، والاتجاه، وأوامر الفرامل. يحمي هذا الفصل لوحة التحكم ويمنح المحرك الطاقة الكافية للعمل تحت الأحمال المتغيرة. اختيار متحكم مناسب أبدأ بمهمة الحركة بدلاً من اختيار اللوحة بالاسم. قد يعمل الروبوت الصغير الذي يتبع الخطوط بشكل جيد مع Arduino Nano أو لوحة 8 بت مماثلة. قد تحتاج ذراع الروبوت ذات المفاصل المتعددة إلى سرعة معالجة أكبر، ومؤقتات إضافية، وخيارات اتصال أفضل. قد يستخدم الروبوت المتنقل الذي يستخدم الكاميرات أو التحكم اللاسلكي نظام STM32 أو ESP32 أو نظام أساسي آخر 32 بت. يعتمد الاختيار على عدة نقاط عملية: - عدد المحركات - عدد مدخلات التشفير - عدد قنوات PWM - تردد التحكم المطلوب - الذاكرة المتوفرة - احتياجات الاتصال - جهد التشغيل - استخدام الطاقة بالنسبة للروبوت ذي العجلتين المزود بتعليقات التشفير، أبحث عن مخرجين موثوقين لـ PWM ومدخلات مقاطعة أو مؤقت كافية لأجهزة التشفير. إذا لم تتمكن اللوحة من قراءة إشارة التغذية الراجعة بدون نبضات ضائعة، فقد يفقد الروبوت بيانات الموقع مع زيادة السرعة. إن اللوحة ذات قوة المعالجة الأكبر ليست دائمًا الخيار الأفضل. يمكن أن يصبح تصحيح أخطاء مهمة التحكم البسيطة أكثر صعوبة عندما تكون الأجهزة والبرامج أكثر تعقيدًا مما يحتاجه المشروع. كيف تعمل حركة الحلقة المغلقة التحكم في الحلقة المفتوحة يخبر المحرك بمقدار الطاقة التي سيتلقاها. ولا يتحقق من النتيجة. على سبيل المثال، قد أرسل قيمة PWM تبلغ 120 وأتوقع أن تتحرك العجلة بسرعة معينة. يمكن أن تتغير هذه السرعة عندما ينخفض ​​جهد البطارية، أو يتغير سطح الأرض، أو عندما يحمل الروبوت وزنًا إضافيًا. يضيف التحكم في الحلقة المغلقة تعليقات: 1. يرسل المتحكم الدقيق أمرًا للمحرك. 2. يقوم جهاز التشفير بقياس حركة العجلة. 3. يقوم البرنامج بمقارنة السرعة المقاسة بالسرعة المستهدفة. 4. تقوم وحدة التحكم بضبط إخراج PWM. 5. تتكرر الدورة على فترات زمنية محددة. غالبًا ما يتم استخدام وحدة التحكم المشتقة التناسبية والتكاملية، المعروفة باسم PID، لهذه المهمة. الجزء النسبي يستجيب للخطأ الحالي. يساعد الجزء المتكامل على تصحيح خطأ صغير متكرر. يتفاعل الجزء المشتق مع التغيرات السريعة ويمكن أن يقلل من التجاوز. تحتاج إعدادات PID إلى الاختبار. قد تتسبب القيم التي تعمل على الروبوت الخفيف في اهتزاز الروبوت الأثقل. أقوم بضبط إعدادات التحكم أثناء مشاهدة السرعة واستجابة العجلة ومستوى البطارية وظروف السطح. مثال عملي لروبوت ذي عجلتين لقد عملت ذات مرة مع روبوت صغير ذو عجلتين وكان يحتاج إلى اتباع مسار محدد عبر أرضية ورشة العمل. كان لدى المحركات مستويات احتكاك مختلفة، لذلك انحنى الروبوت إلى جانب واحد عندما تلقى كلا المحركين نفس قيمة PWM. استخدم الاختبار الأول التحكم في الحلقة المفتوحة. تلقت المحركات اليسرى واليمنى أوامر متساوية. تحرك الروبوت، لكن مساره انحرف ببطء. الإصدار التالي يستخدم برامج تشفير العجلات. يقرأ المتحكم الدقيق عدد النبضات من كل عجلة ويقارن السرعات المقاسة. عندما تتحرك العجلة اليسرى بشكل أسرع، يقوم البرنامج بتقليل إنتاجها قليلاً أو رفع الأمر للعجلة الأخرى. لا يزال الروبوت بحاجة إلى إعداد مستشعر واضح وقيم PID مناسبة. لقد حل المشفر جزءًا واحدًا من المشكلة؛ ولم يصلح الأسلاك الضعيفة أو البطاريات الضعيفة أو الهيكل غير المستوي. بعد محاذاة الأجزاء الميكانيكية وضبط حلقة التحكم، اتبع الروبوت المسار مع تصحيح أقل وعدد أقل من المنعطفات المفاجئة. يوضح هذا المثال سبب اعتماد جودة الحركة على النظام الكامل. يوفر المتحكم الدقيق التحكم، لكن المستشعر والسائق والمحرك والبطارية والإطار كلها تؤثر على النتيجة. إعداد حلقة التحكم يجب أن تعمل حلقة التحكم على فترات زمنية مستقرة. يمكن لمقاطعة المؤقت أو المجدول الدقيق تشغيل التحديث بدلاً من الاعتماد على التأخيرات الطويلة. قد يبدو الهيكل الأساسي كما يلي: نص قراءة قيم التشفير حساب سرعة العجلة قارن السرعة مع الهدف تحديث قيم PID إرسال أوامر PWM والاتجاه التحقق من حدود السلامة كرر على فترات زمنية محددة يعتمد تردد الحلقة على المحرك ونظام الاستشعار. قد يستخدم روبوت متنقل صغير تحديثًا للتحكم عدة مئات من المرات في الثانية. قد يعمل المشغل البطيء بمعدل أقل. النقطة الأساسية هي الاتساق. يمكن أن يؤدي تغيير الفاصل الزمني للحلقة إلى جعل إعدادات PID نفسها تتصرف بشكل مختلف من دورة إلى أخرى. أحتفظ أيضًا بقراءة المستشعر وحساب التحكم وإخراج المحرك بشكل منفصل في الكود. وهذا يجعل الاختبار أسهل ويساعدني في تحديد الأخطاء دون تغيير البرنامج بأكمله. ** تؤثر الطاقة والأسلاك على الحركة ** تبدو العديد من مشكلات الحركة وكأنها أخطاء برمجية ولكنها تأتي من نظام الطاقة. يمكن للمحرك أن يصدر ضوضاء كهربائية عند بدء التشغيل أو التوقف أو تغيير الاتجاه. قد يؤدي هذا الضجيج إلى إزعاج قراءات برنامج التشفير أو إعادة ضبط وحدة التحكم الدقيقة. أضع مكثفات مناسبة بالقرب من مشغل المحرك وأبقي مسارات المحرك ذات التيار العالي منفصلة عن أسلاك الإشارة الحساسة. يجب أن تدعم البطارية تيار بدء تشغيل المحرك. قد يؤدي العرض الذي يبدو كافيًا أثناء اختبار الخمول إلى انخفاض الجهد عند تسارع كلا المحركين. يجب أن يتلقى المتحكم الدقيق جهدًا منظمًا ثابتًا بدلاً من مشاركة مصدر محرك غير مستقر مباشرةً. الاتصالات الأرضية تحتاج أيضًا إلى رعاية. يتطلب المتحكم الدقيق ومحرك المحرك وأجهزة الاستشعار مرجعًا مشتركًا، في حين يجب ألا تمر مسارات تيار المحرك السميكة عبر آثار إشارة رفيعة. إضافة الأمان إلى نظام الحركة يجب أن يتمتع الروبوت باستجابة واضحة عند فقدان التغذية الراجعة أو عندما يتصرف المحرك خارج نطاقه الطبيعي. تتضمن الفحوصات المفيدة ما يلي: - إيقاف المحرك عندما تختفي نبضات التشفير أثناء حركة مأمور بها - تحديد الحد الأقصى لقيمة PWM - اكتشاف جهد البطارية تحت نطاق التشغيل المختار - إيقاف النظام عندما يقوم المستشعر بإرجاع قيمة مستحيلة - إضافة مفتاح طاقة فعلي أو توقف في حالات الطوارئ - تعيين مهلة للحركة لكل أمر، لا تحل هذه الميزات محل الاختبار الدقيق. إنها تمنح الروبوت استجابة أكثر أمانًا عندما ينقطع السلك، أو تصبح العجلة مسدودة، أو يتلقى البرنامج بيانات غير متوقعة. اختبار الروبوت خطوة بخطوة أقوم باختبار الحركة دون وضع الروبوت على الأرض في البداية. أرفع العجلات، وأتحقق من الاتجاه، وأتأكد من أن عدد أجهزة التشفير يتغير كما هو متوقع. يمكن لقناة التشفير المعكوسة أن تجعل وحدة التحكم تزيد الخطأ بدلاً من تقليله. ثم أقوم باختبار محرك واحد بمستوى قيادة منخفض. أقوم بتسجيل الاتجاه والسلوك الحالي واستجابة برنامج التشفير وإيقاف الإجراء. بعد ذلك، أقوم باختبار كلا المحركين بنفس السرعة المستهدفة. تساعد الاختبارات القصيرة في الكشف عن المشكلات مبكرًا: - التحرك للأمام لمسافة ثابتة - الدوران بزاوية محددة - التوقف من سرعة منخفضة - تغيير الاتجاه بسرعة آمنة - كرر الحركة بشحن بطارية مختلف - اختبار على السطح حيث سيعمل الروبوت وأسجل النتائج بدلاً من الضبط عن طريق الذاكرة. يمكن لجدول بسيط يتضمن السرعة المستهدفة والسرعة المقاسة وقيمة PWM والخطأ أن يكشف عن الأنماط التي يسهل تفويتها أثناء الاختبار المباشر. تأتي حركة الروبوت الجيدة من نظام تحكم متوازن. يقرأ المتحكم الدقيق الموقف، ويقوم بإجراء تعديلات محسوبة، ويحافظ على أمر المحرك ضمن الحدود الآمنة. عندما تتم مطابقة الأجهزة مع المهمة ويستخدم البرنامج تعليقات موثوقة، تصبح الحركة أكثر سلاسة وأكثر قابلية للتنبؤ بها. الهدف ليس إجبار المحرك على العمل بكامل طاقته. الغرض منه هو إعطاء الروبوت معلومات كافية لإجراء تصحيحات مفيدة أثناء تحركه.

يمكن للروبوت أن يتحرك آلاف المرات عبر خط الإنتاج. تضع كل حركة ضغطًا على الكابلات وخراطيم الهواء والخطوط الهيدروليكية وأسلاك الإشارة. عندما تحتك هذه الخطوط بالأجزاء المعدنية، أو تنحني إلى ما هو أبعد من حدودها، أو تتدلى في مسار الروبوت، فقد تكون النتيجة توقفات غير مخطط لها، وتلف الأسلاك، وأعمال صيانة إضافية. أرى إدارة الكابلات كجزء من نظام الروبوت، وليس كملحق يضاف بعد التثبيت. وهذا هو أحد أسباب تركيز Fanyu على الحفاظ على دعم الخطوط المتحركة وتوجيهها وحمايتها أثناء الحركة المتكررة. في ورشة هياكل السيارات، على سبيل المثال، قد يتحرك روبوت اللحام على طول سكة خطية أثناء حمل كابلات الطاقة وأسلاك التحكم وخراطيم الهواء. بدون حامل كابل مناسب، يمكن أن تلتف الخطوط حول السكة أو تسحب على الأرض. يمنحهم الناقل مسارًا محددًا ويحافظ على منطقة الانحناء تحت السيطرة. تبدأ النتيجة الصحيحة بفحص دقيق لظروف العمل. 1. قم بمطابقة الحامل مع حركة الروبوت كل نظام روبوت له نمط حركته الخاص. تتحرك بعض الناقلات في خط مستقيم. ويعمل آخرون في الرفع الرأسي، أو الوضع المثبت على الجانب، أو في تطبيق متعدد المحاور. أنظر إلى: - طول الرحلة - سرعة السفر - التسارع - اتجاه التثبيت - نقاط الاتصال الثابتة والمتحركة - مقدار المساحة المحيطة بالروبوت إن الناقل المصمم لسفر أفقي قصير قد لا يتناسب مع حركة عمودية طويلة. قد يحتاج نفس الطراز أيضًا إلى طريقة تركيب مختلفة عندما يتم وضع التثبيت على جانبه. 2. تحقق من نصف قطر الانحناء يؤثر نصف قطر الانحناء على عمر خدمة الكابلات والخراطيم. إذا انحنى الحامل بشدة، فقد تتلقى الخطوط الموجودة بداخله ضغطًا عند كل دورة حركة. أقوم بمقارنة نصف قطر انحناء الناقل مع الحد الأدنى لنصف قطر الانحناء المدرج بواسطة مورد الكابل أو الخرطوم. يجب ألا يجبر الناقل الخط على منحنى أصغر مما يستطيع الخط التعامل معه. من السهل تخطي هذه الخطوة أثناء التثبيت السريع. كما يمكن أن يخلق مشاكل لا تظهر إلا بعد أسابيع أو أشهر من العملية. 3. تخطيط المساحة الداخلية تحتاج الكابلات والخراطيم إلى مساحة للتحرك داخل الحامل. لا ينبغي أن تكون معبأة معا دون فصل. قد يتضمن التصميم العملي ما يلي: - كابلات التحكم في قسم واحد - كابلات الطاقة في قسم آخر - خراطيم الهواء أو الهيدروليكية المفصولة عن الخطوط الكهربائية - المسافة بين الخطوط ذات الأحجام المختلفة - دعم الخطوط الثقيلة أو العريضة يمكن أن تساعد الفواصل في منع احتكاك الخطوط ببعضها البعض. الهدف ليس ملء كل جزء من الناقل. مساحة عمل صغيرة تدعم حركة أكثر سلاسة. 4. حدد المواد المناسبة لبيئة المصنع قد تعمل الروبوتات في غرف التجميع النظيفة، أو مناطق التصنيع المتربة، أو خلايا اللحام، أو الأماكن المعرضة للزيت وسائل التبريد. يجب أن تتطابق مادة الناقل مع هذا الإعداد. قد يناسب الحامل البلاستيكي العديد من الأنظمة الآلية حيث يكون الوزن المنخفض والحركة السلسة أمرًا مهمًا. يمكن اعتبار الناقل المعدني للتطبيقات ذات التأثير العالي أو الحرارة أو أحمال الخطوط الثقيلة. يعتمد الاختيار على درجة الحرارة الفعلية والحمل والسرعة والمعدات المحيطة. لا أتعامل مع مادة واحدة على أنها مناسبة لكل نبات. تحتاج بيئة التثبيت إلى توجيه الاختيار. 5. حافظ على توازن الحمل يعمل الناقل بشكل أفضل عندما يتم ترتيب الكابلات والخراطيم بالتساوي. الخطوط الثقيلة الموضوعة على جانب واحد يمكن أن تؤثر على الحركة وتؤدي إلى تآكل غير متساوٍ. أثناء التثبيت أتحقق من النقاط التالية: - يتم دعم الخطوط الثقيلة بشكل صحيح - عدم الضغط على الخطوط الصغيرة تحت الخطوط الأكبر - عدم التواء الخراطيم قبل دخول الناقل - تثبيت الخطوط في كلا الطرفين - محاذاة الناقل مع مسار السفر المحاذاة الجيدة تقلل الضغط الجانبي. كما أنه يجعل الفحص اللاحق أسهل لفرق الصيانة. 6. ضع في اعتبارك إمكانية الوصول إلى الصيانة يجب أن يحمي حامل الكابل الآلي الخطوط دون جعل عملية الفحص صعبة. يحتاج عمال الصيانة إلى فتح الكابلات وفحصها واستبدالها دون إزالة أجزاء أكثر من اللازم. يركز نهج Fanyu على تفاصيل التثبيت العملية: يجب أن يتناسب الناقل مع الحركة، ويحمل الخطوط المطلوبة، ويعمل مع مساحة التثبيت المتاحة. يجب أن يعتمد اختيار المنتج على الرسومات وبيانات الخطوط وظروف الموقع بدلاً من المظهر وحده. تقدم آلة التغليف مثالاً شائعًا آخر. قد يختار الروبوت المنتجات عند نقطة ما ويضعها في مكان آخر مئات المرات كل ساعة. يمكن التنبؤ بالحركة المتكررة، ومع ذلك قد يفشل مسار الكابل عندما يكون الناقل قصيرًا جدًا، أو يكون نصف قطر الانحناء صغيرًا جدًا، أو يتم ترتيب الخطوط بشكل سيء. يوفر الناقل المناسب للكابلات مسارًا ثابتًا ويساعد فريق الصيانة في تحديد مكان التآكل أثناء عمليات الفحص الروتينية. حركة الروبوت السلسة لا تأتي من جزء واحد فقط. يجب أن يعمل الروبوت وحامل الكابلات والكابلات والخراطيم وأقواس التثبيت ونظام التحكم كإعداد واحد. عندما أقوم بتقييم تطبيق Fanyu، أبدأ ببيانات الحركة وقائمة الخطوط ونصف قطر الانحناء والبيئة ومساحة التثبيت. تساعد هذه العملية على تقليل التخمين وتدعم حل إدارة الكابلات الذي يناسب الجهاز بدلاً من إجبار الجهاز على ملاءمة المنتج. نرحب باستفساراتكم: mr.huang@foyotrobotclaw.com/WhatsApp +8613600570999.

المراجع برونو سيسيليانو 2009 تخطيط ومراقبة نمذجة الروبوتات مارك دبليو سبونج سيث هاتشينسون وإم فيدياساجار 2006 نمذجة الروبوتات والتحكم فيها كارل جيه أوستروم وريتشارد إم موراي 2008 أنظمة التغذية الراجعة مقدمة للعلماء والمهندسين جون جيه كريج 2018 مقدمة في ميكانيكا الروبوتات والتحكم كيفن إم لينش وفرانك سي بارك 2017 ميكانيكا الروبوتات الحديثة التخطيط والتحكم دبليو بولتون 2019 نظم التحكم الإلكتروني في الميكاترونكس في الهندسة الميكانيكية والكهربائية
